Bộ điều kiển dùng cho phòng học thông minh INDOTA IoT Smart Classroom

Bộ điều kiển dùng cho phòng học thông minh INDOTA IoT Smart Classroom

Sự kết hợp của công nghệ IoT và giải pháp lớp học đa phương tiện, mỗi hệ thống sẽ được kết nối thông qua công nghệ không dây và giao tiếp với nhau được điều khiển thông qua thiết bị di động tích hợp trong hệ thống của lớp học thông minh. Giúp người quản trị thu thập tín hiệu và quản lý tài sản tốt hơn trong một hệ thống lớn.

TÍNH NĂNG:

1. Hệ thống INDOTA IoT là sự kết hợp giữa việc ứng dụng IoT cùng với kết nối Bluetooth giúp các thiết bị thông minh được triển khai kết nối với nhau một cách liền mạch mà không yêu cầu sự tương tác trực tiếp giữa thiết bị và người dùng
2. Quản lý các lớp học hay trường học bằng giải pháp INDOTA IoT một cách tập trung, hiển thị toàn bộ trạng thái hoạt động của đèn, rèm điện, điều hoà, màn hình tương tác hoặc các thiết bị giảng dạy, theo dõi môi trường xung quanh như nhiệt độ, độ ẩm, bụi mịn PM2.5/ PM10, nồng độ TVOC,v.v
3. Người quản trị có thể giám sát theo dõi, phân tích, đánh giá trạng thái trường học bất kỳ lúc nào, bất cứ nơi đâu thông qua phần mềm quản lý tập trung hoạt động trên hệ điều hành windows và ứng dụng trên di động.
4. Đơn giản và dễ sử dụng: Việc quản lý và điều khiển thiết bị có thể được thực hiện thông qua kết nối Wi-Fi hoặc Bluetooth mà không bị ảnh hưởng bởi kết nối Internet
5. Môi trường xanh và tiết kiệm năng lượng: Tự đông theo dõi trạng thái hoạt động, mức tiêu thụ năng lượng của từng thiết bị theo thời gian thực giúp kiểm soát chi phí vận hành, kéo dài tuổi thọ cho thiết bị
6. Thu thập thông tin & phân tích dữ liệu: Thu thập các dữ liệu môi trường, tình trạng hoạt động của thiết bị. Tự động tóm tắt và phân tích các dữ liệu, chỉ số cung cấp đến người dùng theo thời gian thực.
7. Giám sát thời gian thực: Việc giám sát theo thời gian thực về nhiệt độ, độ ẩm, khói, khí độc hay thiết bị, người có thể nhận biết, đánh giá tình huống chính xác và đưa ra quyết định kịp thời.

Bộ điều khiển gồm có

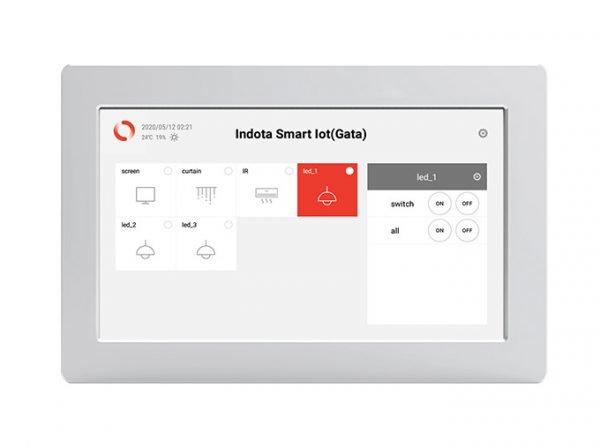

Bảng điều khiển trung tâm INDOTA PAD-WALL

• Bảng điều khiển cảm ứng cho mỗi lớp học hiển thị trạng thái hoạt động của từng thiết bị có trong lớp học, nhiệt độ, độ ẩm, chất lượng không khí, điều khiển bật/tắt thiết bị, v.v và có thể điều khiển thiết bị bằng các nút cảm ứng.
• Kích thước (WxHxD) (mm): 180 x 140 x 13
• Điện áp đầu vào: AC200-240V 50Hz to DC12V

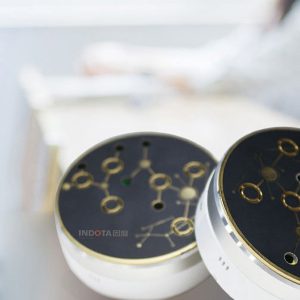

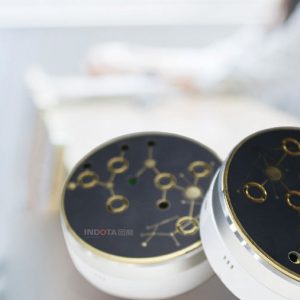

Cảm biến môi trường 10 trong 1 INDOTA BLE-SENSORS

• Cảm biến Nhiệt độ: Được thiết kế để phát hiện và đo lường sự thay đổi về nhiệt độ môi trường xung quanh.
• Cảm biến Độ ẩm: Được thiết kế để phát hiện và đo lường độ ẩm (độ hơi nước) trong không khí.
• Cảm biến Carbon Dioxide – Co2: Được thiết kế để phát hiện và đo lường nồng độ Carbon Dioxide (Co2) trong không khí.
• Cảm biến bụi PM2.5: Được sử dụng để phát hiện và đo lường nồng độ bụi PM2.5 trong không khí.
• Cảm biến bụi PM10: Được sử dụng để phát hiện và đo lường nồng độ bụi PM2. 5 trong không khí.
• Cảm biến nồng độ Formaldehyde – CH2O: Được thiết kế để phát hiện và đo lường nồng độ của khí Formaldehyde (CH2O) trong không khí.
• Cảm biến TVOC – Total Volatile Organic Compounds: Được thiết kế để phát hiện và đo lường nồng độ hỗn hợp các chất hữu cơ độc hại bay trong không khí xuất phát từ các sản phẩm do con người chế tạo, chẳng hạn như các dung môi toluen, xylene và dung môi thơm trong không khí.
• Cảm biến Áp suất: Được thiết kế để phát hiện và theo dõi sự thay đổi áp suất trong không khí
• Cảm biến Tiếng ồn: Được thiết khi để phát hiện và đo lường cường độ tiếng ồn tác động đến môi trường
• Cảm biến chất lượng không khí: Được thiết kế để đo lường chất lượng không khí trong khu vực môi trường xung quanh
• Kích thước (dxh) (mm): 80 x 35
• Điện áp đầu vào: AC200-240V 50hz hoặc DC12V
• Giao thức kết nối: Bluetooth

Module kết nối Bluetooth INDOTA BLE-GATEWAY

• Sử dụng như một điểm truy cập (AP) kết nối trao đổi dữ liệu với các thiết bị IoT bằng công nghệ Blutooth năng lượng thấp (Bluetooth Low Energy – BLE). Mỗi module được sử dụng cho phép đến 20 thiết bị kết nối đồng thời, phạm vi hoạt động lên đến 12m.
• Nguồn vào: DC 12V
• Khoảng cách kết nối: 12m
• Số lượng thiết bị kết nối đa:≤20
• Phương thức kết nối thiết bị: Bluetooth
• Cổng kết nối mạng: LAN RJ45
• Giao thức mạng: TCP MTTQ

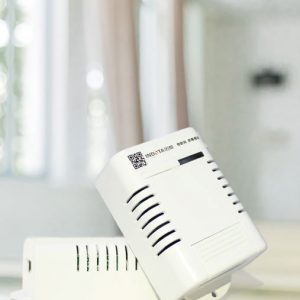

Module điều khiển, theo dõi mức năng lượng tiêu thụ các thiết bị đầu cuối INDOTA BLE-SCREEN (số lượng module tính theo số lượng màn hình)

• Điều khiển bật hoặc tắt nguồn của các thiết bị đầu cuối như màn hình hiển thị/ tương tác, đo lường điện áp đầu vào và mức tiêu thụ điện của thiết bị cũng như thu thập dữ liệu về việc sử dụng các thiết bị đầu cuối được kết nối với chúng.
• Kích thước (mm): 99 x 30
• Điện áp đầu vào: AC 200-240V
• Giao thức kết nối: Bluetooth
• Giao thức điều khiển thiết bị: RS232, cổng Serial.

Module theo dõi mức năng lượng tiêu thụ cho điều hoà không khí INDOTA BLE-CONTROL (số lượng module tính theo số lượng thiết bị điều hoà)

• Điều khiển bật hoặc tắt nguồn của các hệ thống điều hoà không khí (AC). Đo lường điện áp đầu vào và mức tiêu thụ điện của thiết bị cũng như thu thập dữ liệu về việc sử dụng các hệ thống điều hoà không khí được kết nối với chúng.
• Kích thước (mm) 99 x 30
• Điện áp đầu vào: AC 200-240V
• Giao thức kết nối: Bluetooth

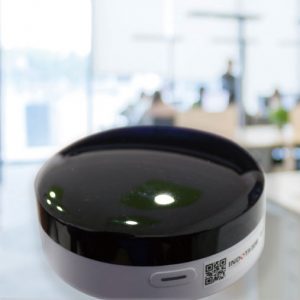

Module điều khiển hồng ngoại INDOTA ROW-IR (số lượng module tính theo số lượng màn hình)

• Được thiết kế để điều khiển các thiết bị điện tử trong phòng như màn hình, máy chiếu, máy lạnh, quạt điện,v.v thông qua tín hiệu hồng ngoại được thiết lập sẵn. Bên cạnh đó, module này còn có thể được thiết lập học thêm các tín hiệu điều khiển hồng ngoại cho các thiết bị mới.
• Kích thước (mm): 80 x 35
• Điện áp đầu vào: AC 200-240V hoặc Micro USB 5V 1A
• Giao thức kết nối: Bluetooth

Module điều khiển rèm điện INDOTA BLE-CURTAIN (số lượng module tính theo số lượng rèm điện)

• Được thiết kế để sử dụng với mô tơ rèm điện, đóng/mở mô tơ thông qua bluetooth
• Kích thước (WxDxH) (mm): 60 x 21 x18mm
• Kết nối đầu vào: cổng RJ12, không cần nguồn điện bên ngoài và sử dụng với rèm điện

Module rèm kéo điện gồm mô tơ, thanh ray rèm điện INDOTA RF-CM (số lượng module tính theo số lượng rèm kéo điện)

• Gồm các 2 thành phần: Mô tơ điện, thanh ray rèm điện
• Được thiết kế sử dụng kèm với module điều khiển rèm điện dùng để đóng/mở rèm một cách tự động thông qua Bluetooth.
• Các thanh ray rèm điện cửa được làm bằng hợp kim nhôm có thể được tuỳ chỉnh theo kích thước cửa sổ.
• Điện áp đầu vào: AC200-240V
• Cổng kết nối điều khiển: RJ12

Module rèm cuộn điện INDOTA CURTAIN-ROLL & INDOTA CURTAIN-ROLL-IO (số lượng module tính theo số lượng rèm cuộn điện)

• Gồm 3 thành phần: Mô tơ điện, hộp điều khiển điện
• Được thiết kế sử dụng kèm với module điều khiển rèm điện dùng để đóng/mở rèm một cách tự động thông qua Bluetooth hoặc Wi-Fi 2.4Ghz.
• Các thanh ray rèm điện cửa được làm bằng hợp kim nhôm có thể được tuỳ chỉnh theo kích thước cửa sổ.
• Điện áp đầu vào: AC200-240V
• Cổng kết nối điều khiển: RJ12

Công tắc điều khiển đèn INDOTA BLE-LIGHTS (số lượng module tính theo số lượng công tắc đèn hiện có trong phòng)

• Được thiết kế để điều khiển bật tắt đèn bằng nút bấm vật lý hoặc cảm ứng. Mỗi công tắc có thể điều khiển tối đa 3 kênh đèn Ngoài ra, công tắc điều khiển đèn còn có thể được điều khiển từ xa qua bảng điều khiển trung tâm, trên phần mềm quản lý tập trung trên Windows, ứng dụng trên thiết bị di động.
• Kích thước (WxDxH) (mm): 86 x 86 x 36mm
• Điện áp đầu vào: AC 200-220V
• Giao thức kết nối: Bluetooth
• Công suất chịu tải: 200W mỗi kênh đèn và tối đa 600W (3 kênh)

Phần mềm theo dõi quản lý tập trung trên Windows INDOTA IoT Management Windows

• Phần mềm theo dõi quản lý tập trung trên Windows là phần mềm tập trung tất cả lớp học IoT, hiển thị trạng thái hoạt động của các thiết bị trong từng lớp học.
• Phần mềm cho phép điều khiển từ xa một hoặc nhiều lớp học, hiển thị số liệu thống kê tỷ lệ sử dụng toàn trường của các thiết bị được kết nối trong trường hàng tháng hoặc hàng ngày.
• Phần mềm có thể được cài đặt trên nhiều máy tính, trên nhiều điểm cầu.
• Phần mềm cho phép theo dõi trình trạng của từng lớp học, thiết bị, thu thập số liệu thống kê và phân tích dữ liệu

Ứng dụng điều khiển qua cho thiết bị di động INDOTA Mini Program

• Ứng dụng di động sẽ hiển thị trạng thái hoạt động của từng thiết bị được lắp đặt trong lớp chẳng hạn như nhiệt độ, độ ẩm, PM2.5, PM10, CO2, nồng độ TVOC, nồng độ Formaldehyde, chất lượng không khí, điều khiển đèn, điều hoà, rèm điện.Ngoài ra, ứng dụng còn hiển thị biểu đồ thống kê các chỉ số theo tháng, ngày.
